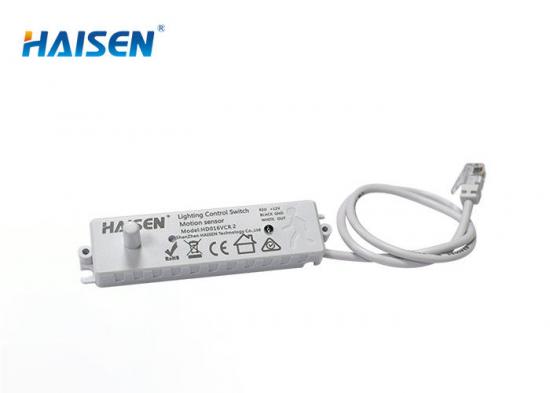

5,8 GHz-es 12 V DC mikrohullámú érzékelő rúdantennával és 9 DIP kapcsolóval

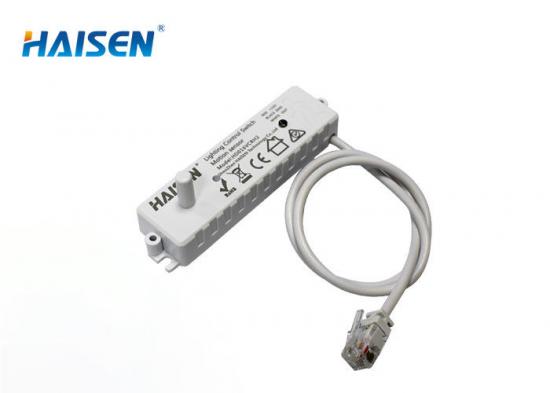

A HD016VCRH 2 egy szuperkompakt és vékony kialakítású, 12 voltos DC mikrohullámú mozgásérzékelő rúdantennával, amely könnyen telepíthető LED-es lámpákba. 1-10 V-os fényerő-szabályozású mozgásérzékelő DIP kapcsolóval az összes paraméter beállításához, valamint távirányítós beállítások támogatásához.

Márka:
HAISEN
Cikkszám:
HD016VCR 2
Rendelés (MOQ):
100PCS
Fizetés:
L/C, T/T, Western Union
Termék eredete:
China

Kapcsolat

Termék részletei

Kompakt 12 V DC mozgásérzékelő 5,8 GHz-es mikrohullámú érzékelő rúdantenna 9 DIP kapcsolóval

A HD016VCRH 2 egy szuperkompakt és vékony kialakítású 12 voltos egyenáramú mikrohullámú mozgásérzékelő Rúdantennával a LED lámpa belsejébe való egyszerű telepítéshez. 1-10 V-os fényerő-szabályozású mozgásérzékelő DIP kapcsolóval az összes paraméter beállításához és a távirányítós beállítások támogatásához.

Jellemzők:

1. 12 VDC üzemi feszültség 1-10 V-os fényerő-szabályozási funkcióval

2. Automatikusan be-/fel-/le-/kikapcsolja a LED-es fényt mozgás észlelésekor vagy mozgás hiányában.

3. Rúdantenna modullal, könnyen telepíthető hárompontos és lineáris lámpákba, nagyon kis lyukkal

4. 5 év garancia

5. 9 DIP kapcsolóval további lehetőségeket kínál a tartási idő, az érzékelési terület, a készenléti időszak, a készenléti fényerő-szabályozási szint és a nappali fény küszöbérték beállításához.

6. Kapcsolja le a villanyt, vagy állítsa 10%-ra, 20%-ra stb., amikor nincs mozgás, hogy energiát takarítson meg és a fenntarthatóság jegyében járjon el.

7. IP20

8. CE/RoHs tanúsítvány

Specifikációk:

Biztonság és EMC	Jóváhagyás	CE, ROHS
Érzékelő paraméterek	Üzemi hőmérséklet	-20°C~+60°C
	Nappali fény küszöbérték	2 Lux/10 Lux/50 Lux/ Letiltva
	Érzékelési szög	30°-150°
	Érzékelési terület	50%100%
	Készenléti időszak	0 mp/30 mp/20 perc/+∞
	Készenléti fényerő-szabályozási szint	10%/20%/ 30%/50%
	Készenléti tápellátás	<0,5 W (készenléti állapotban)
	Tartási idő	5 mp/30 mp/1 perc/10 perc
	Szerelési magasság	Max. 4 m / 13,12 láb
	Érzékelési tartomány	Max. 10 m / 32,8 láb
Vezeték nélküli paraméterek	Mikrohullámú frekvencia	5,8 GHz ±75 MHz
Vezeték nélküli paraméterek	Mikrohullámú teljesítmény	<0,3 mW
Bemenet	Üzemi feszültség	12 VDC
Bemenet	Üzemi áram	≤25A (maximum)
Mások	Csomagolási követelmény	Buborékos csomagolás, lapos papír, külső karton.
	Telepítés	Lámpák belsejébe szerelve
	Garancia	5 év
	IP-védettség	IP20
	Élettartam	50000 óra

BE/KI Nappali fényérzékelő Érzékelési terület Tartási idő Garancia 5 év

készenléti időszak készenléti fényerő-szabályozás

szint

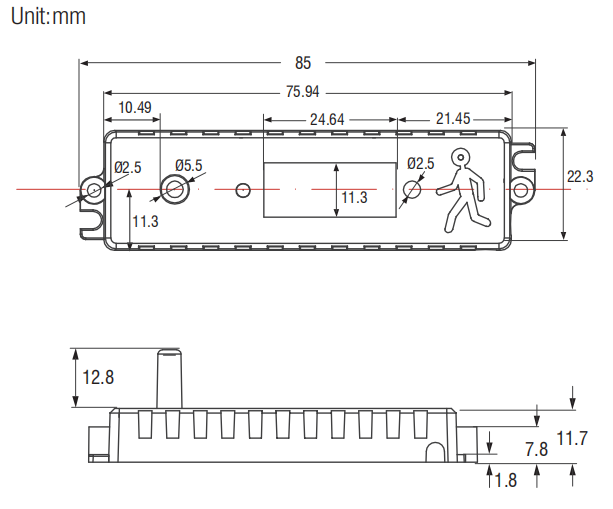

Méretek:

A rúdantenna megbízható érzékelést tesz lehetővé, elkerülve a téves riasztást, ha az érzékelő a fém LED lemez hátuljába van beépítve.

Kapcsolási rajz:

Három vezérlővezeték, amelyet a LED-meghajtóhoz kell csatlakoztatni:

A PIROS a +12V-os csatlakozáshoz használható.

A FEKETE a GND-hez való csatlakoztatásra szolgál.

A SÁRGA a KIJÁRATTAL való kapcsolathoz tartozik

Észlelési lefedettség:

A maximális érzékelési tartomány mennyezetre szerelve 12 m/39,36 láb, a maximális szerelési magasság pedig 2,5–4 m/8,2–13,12 láb.

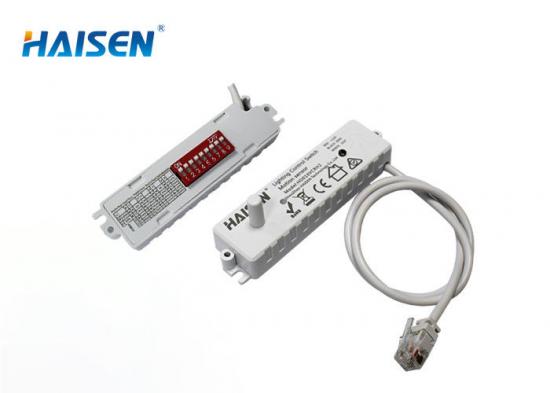

DIP kapcsolók beállításai:

Érzékelési terület (érzékenység)

	1
Ⅰ	ON	100%
II.	-	50%

Ezen a területen a rendszer mozgást érzékel, és képes lesz bekapcsolni az érzékelőt.

A 100%-os érzékelési területet nagy érzékenységnek is nevezik.

Tartási idő

	2	3
Ⅰ	ON	ON	5 másodperc
II.	ON	-	30-as évek
III.	-	ON	1 perc
III.	-	-	10 perc

A fény időszaka

100%-os fényerő megtartása mozgó tárgyak után

hagyja el az észlelési területet.

Nappali fényküszöb

	4	5
Ⅰ	ON	ON	Letiltás*
II.	ON	-	50 lux
III.	-	ON	10 lux
III.	-	-	2 Lux

*A letiltás azt jelenti, hogy a napfényérzékelő nem működik.

A szenzor mozgás érzékelésekor bekapcsolja a lámpát, függetlenül a környezeti fényviszonyoktól.

A környezeti definíció fényerő; az érzékelő csak akkor működik, ha a környezeti fényerő alacsonyabb, mint az előre beállított specifikus lux érték; ha „letiltva” van beállítva, az érzékelő minden alkalommal működik, amikor mozgást érzékel, függetlenül a környezeti fényviszonyoktól. fényesség.

Készenléti időszak

	6	7
Ⅰ	ON	ON	0-k
II.	ON	-	30-as évek
III.	-	ON	20 perc
III.	-	-	+∞

Az az időtartam, ameddig a lámpa alacsony fényerőn tart, mielőtt teljesen kialszik. Ha „∞”-ra van beállítva, a lámpa mindig alacsony fényerőn tart, ha nincs mozgás az érzékelési területen, és nem alszik ki.

Készenléti fényerő-szabályozási szint

	8	9
Ⅰ	ON	ON	10%
II.	ON	-	20%
III.	-	ON	30%
III.	-	-	50%

Az alacsony teljesítmény definíciója készenléti állapotban.

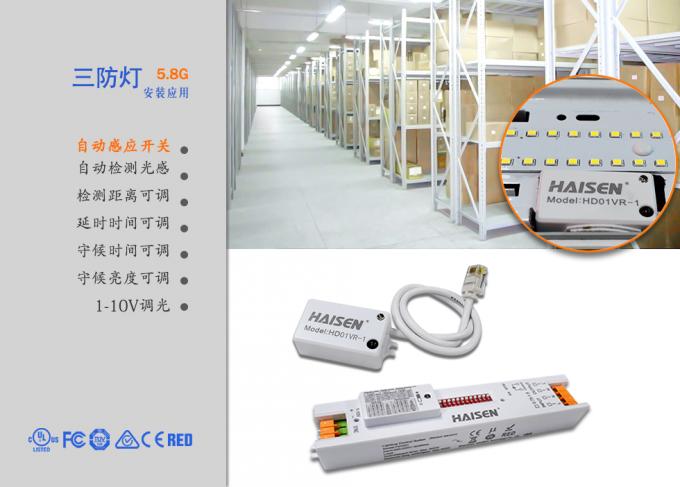

Alkalmazás:

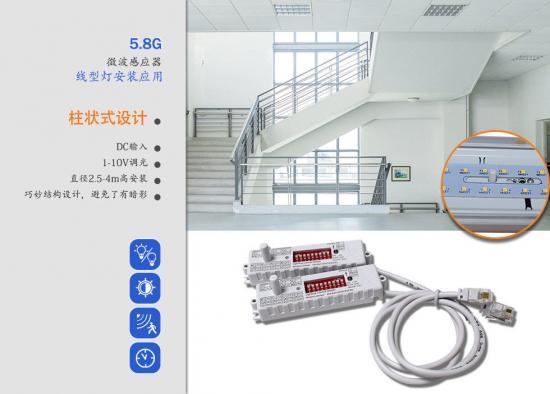

A legtöbb anyagba, például üvegbe, műanyagba és hasonlókba behatol, de a fémbe is, ami miatt széles körben használják mennyezeti lámpákhoz/háromszoros záródású lámpákhoz és panelvilágításhoz különböző alkalmakkor, például parkolókban, gyártási területeken, ipari területeken stb.
