Az érzékelő jellemzői:

1. Kimenet: 5V PWM (gradiens)

2. Az 5,835 GHz-5,875 GHz-es frekvenciával nincs interferencia az 5G internettel

3. Max. érzékelési átmérő 10 m, max. szerelési magasság 4,5 m

5. Minden adatot 0,5~1 m/s mozgási sebesség mellett tesztelnek

5. Szuperkompakt méret: 46 * 24,4 * 14,5 mm , mindenféle LED lámpához alkalmas

6. 10 fényerő-szabályozási szint (10% minden megnyomással)

Az érzékelő termékleírása:

Szabályozási módszer	Be/ki / 5V PWM (Gradiens)
Mikrohullámú frekvencia	5,835 GHz-5,875 GHz
Üzemi feszültség	7-12 VDC
Készenléti tápellátás	≤0,5 W
Csomag	Buborékcsomagolás, kartonrekeszek
Üzemi áram	<30mA±5%
Mikrohullámú teljesítmény	<0,3 mW
IP-besorolás	IP20
Üzemi hőmérséklet	-20°C~+60°C
Garancia	5 év

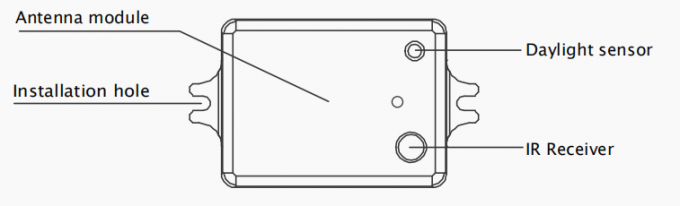

Mechanikai szerkezet mozgásérzékelőről:

Érzékelési terület	Nagyon közel/Közel/Közepes/Távol
Tartási idő	KI/30 mp/10 perc/30 perc
Nappali fény küszöbérték	KI/ Borult/Szürkület/Éjszaka
Készenléti időszak	KI/30 mp/10 perc/30 perc
Készenléti fényerő-szabályozási szint	Megjegyzések: A készenléti fényerő beállítása alapértelmezés szerint a tartási idő fényerejének fele. A fényerő fokozatosan csökken, amíg ki nem alszik.

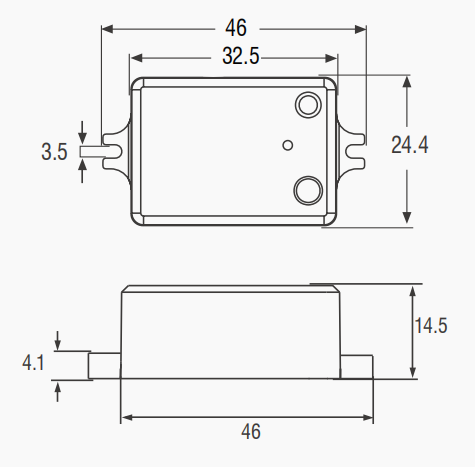

Méretrajz (mértékegység: mm) mozgásérzékelőről:

Kompakt méret, mindenféle lámpához alkalmas.

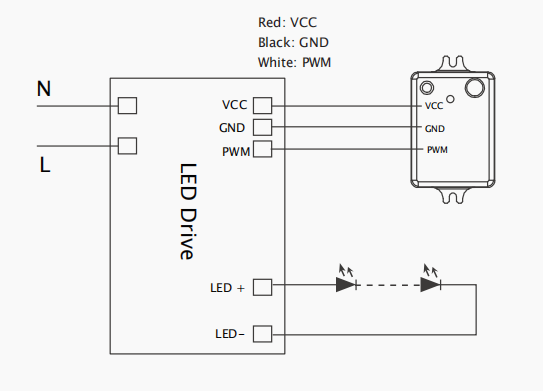

Mozgásérzékelő bekötési rajza:

Szabályozási módszer	Be/ki / 5V PWM (Gradiens)
Mikrohullámú frekvencia	5,835 GHz-5,875 GHz
Üzemi feszültség	7-12 VDC
Vezeték színe	Piros: VCC, Fekete: GND, Fehér: PWM

Észlelési lefedettség mozgásérzékelőről:

Tipikus telepítési magasság 2-3 m

Ez az érték a maximális távolságot jelzi a legmagasabb szerelési magasságnál, 100%-os érzékenység mellett.

Szerelési magasság	Max. 4,5 m/14,76 (mennyezetre szerelve)
Érzékelési tartomány	Max. ø10m/32.8ft (mennyezetre szerelve)
Érzékelési szög	30°~150°
Mozgásérzékelés	0,5~1,5 m/s

DC mozgásérzékelő telepítése:

3 tűs csatlakozó, dugó és dugó, nagyon könnyen telepíthető és a végfelhasználó számára könnyen használható.

A mozgásérzékelő telepítésével kapcsolatos óvintézkedések	1. A mikrohullámú érzékelő bármilyen lámpába beszerelhető, kivéve a teljes fém burkolatúakat.
	2. A detektált felületet nem lehet fémtárgyakkal árnyékolni.
	3. Győződjön meg róla, hogy a mikrohullámú modul teljesen szabadon van.
	4. Az érzékelőmodul érzékelési felületét az érzékelési területtel szemben kell elhelyezni.
	5. Tartsa távol magát a vezetőtől, hogy elkerülje az interferencia keletkezését és a lámpa villogását.
	6. A rövidzárlat elkerülése érdekében a bekötést szigorúan a bekötési rajznak megfelelően kell végezni.
