40 W-os izolált LED meghajtó érzékelővel

40 W-os, szigetelt LED-meghajtó 0,4 A áramerősséggel, szabadonfutó lámpákhoz

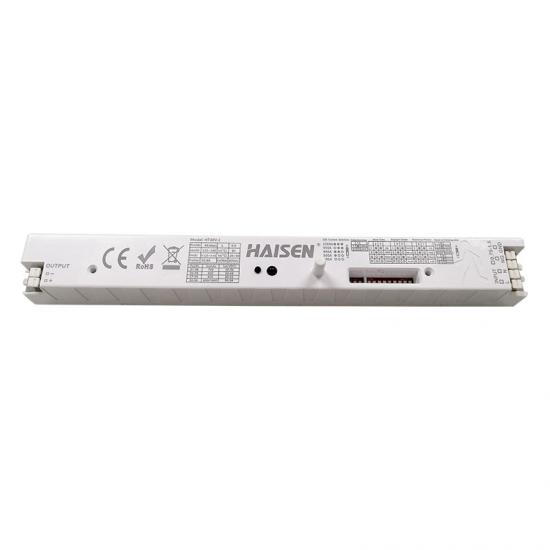

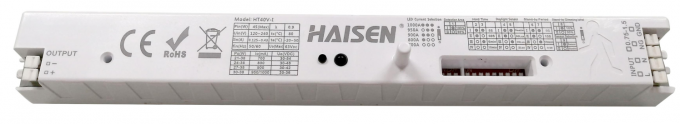

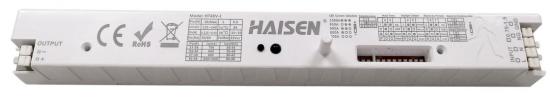

A HT40V-I egy szigetelt, 40 W-os LED-meghajtó és mikrohullámú mozgásérzékelő kombinációja, amely 2 az 1-ben termék 30-54 V kimeneti feszültséggel, nappali fény prioritással és 6 m (M) x 14 m (Mé) érzékelési tartománnyal és magassággal, fényerő-szabályozó funkcióval és állandó kimeneti LED-árammal, alkalmas szabadonfutó lámpákhoz és tri-proof világításhoz.

Jellemzők:

1. Izolált megoldású LED-meghajtó és mikrohullámú érzékelő kombinációja

2. Nappali fény prioritás

3. Háromszintű vezérlés 1-10 V-os kimenettel

4. 3 év garancia, IP20

5. Vékony kialakítás kifejezetten szalagfényekhez és háromrétegű lámpákhoz

6. Állandó áram, 0,7 A (30-54 V) / 0,8 A (30-48 V) / 0,90 A (30-42 V) / 0,95 A / 1,0 A (30-36 V) opciókkal

7. Fényerőszabályzó funkció 10%/30%-os készenléti fényerővel

8. 83%-os hatásfok

9. Érzékelési tartomány x Magasság: 14M x 6M

10. Kimeneti teljesítmény max. 19 W, 30-54 V feszültség mellett

11. Rendellenes védelem SCP: Automatikus helyreállítás, OVP, OCP, OTP

12. EMC szabvány EN55015

13. A rúdantenna kialakítása könnyen telepíthető.

14. Távirányító beállítása / DIP kapcsoló beállítása

Termékleírás

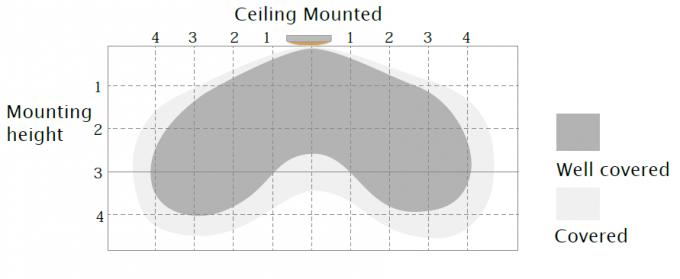

Érzékelési tartomány

Ez az érték a maximális távolságot jelzi a legmagasabb szerelési magasságnál, 100%-os érzékenység mellett.

Tipikus telepítési magasság 2,5-4 m.

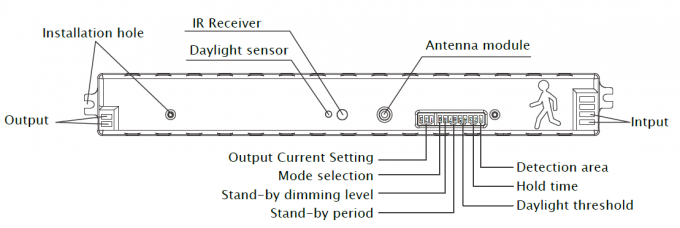

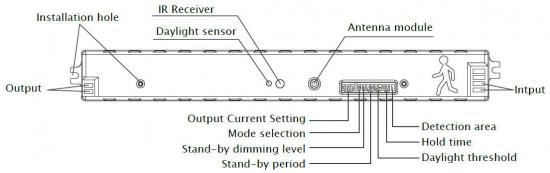

Mechanikai szerkezet

Tizenkét DIP kapcsolópólussal a kimeneti áram, az üzemmódválasztás, a készenléti fényerő-szabályozási szint, a készenléti időszak, az érzékelési terület, a tartási idő és a nappali fény küszöbértékének beállításához.

IR vevővel a távirányító beállításainak támogatásához.

Két rögzítőfurattal, könnyen rögzíthető a világítótesthez a végfelhasználó számára.

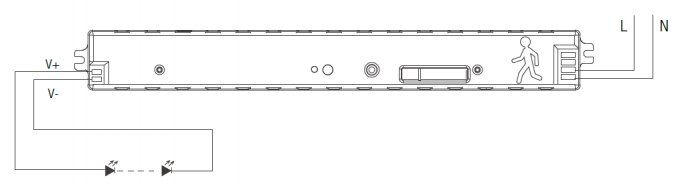

Kapcsolási rajz

Két pólusú csatlakozó a tápegységhez (120-277VAC)

Két pólus LED-es lámpával való csatlakoztatáshoz

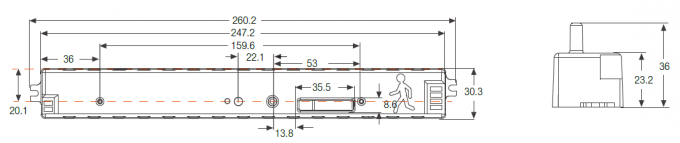

Méretek (mm)

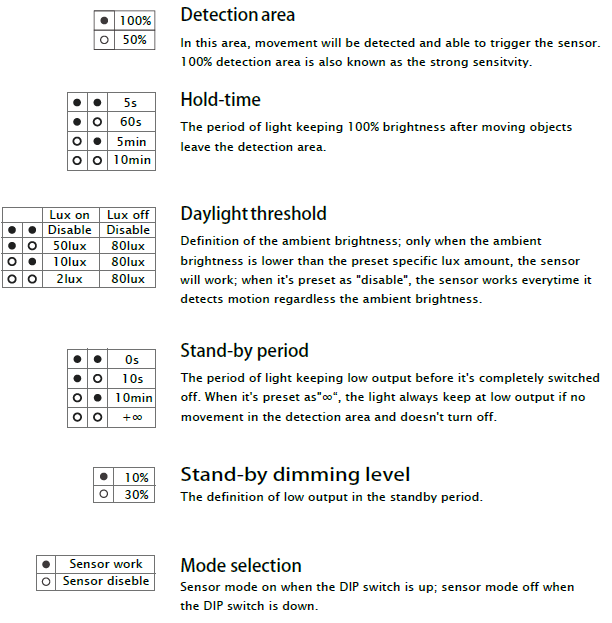

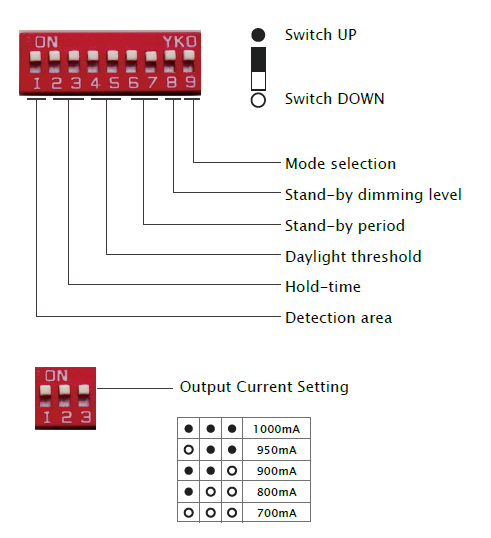

DIP kapcsoló beállítása

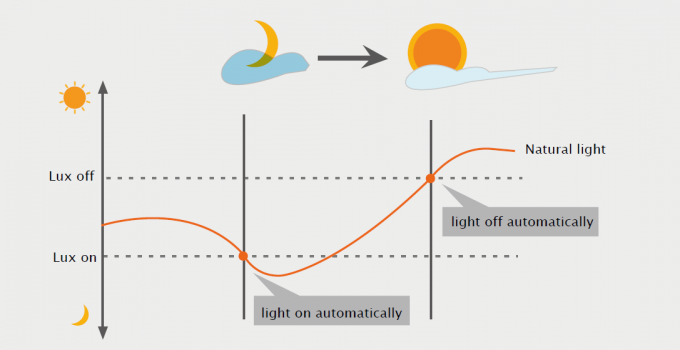

D Napfényprioritás

A nappali fény prioritás funkcióval a HT19V-I képes megkülönböztetni a mesterséges fény erősségét
a természetes fénytől a lámpatestbe való beszerelés után, és automatikusan kikapcsolja a lámpát, amikor
A környezeti fényerő meghaladja az előre beállított lux szintet.

A nyári fény elsőbbségének előfeltétele:
1. A készenléti időszak +∞;
2. A készenléti fényerő-szabályozás szintje 10% vagy 30%;
3. A nappali fény küszöbértéke 2 Lux, 10 Lux vagy 50 Lux.

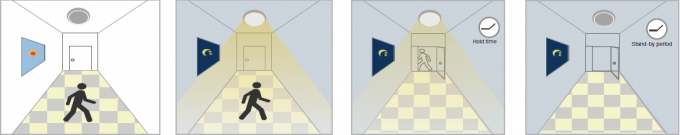

Alkalmazásdemó

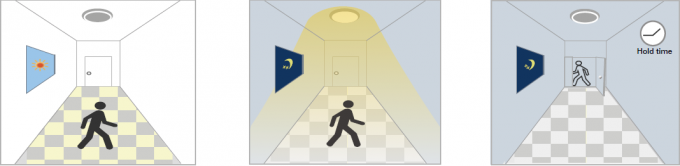

1. Automatikus BE/KI funkció:

Éjszaka mozgás észlelésekor felgyullad, és kialszik, miután az emberek távoznak. Alkalmazások: Folyosó, lépcsőház.
A nappali fény küszöbértéke "2lux, 10lux, 50lux" értékre van állítva.

Elegendő megvilágítás mellett, Nem elegendő megvilágítás mellett, Az utolsó érzékelés után és
mozgás érzékelésekor is, mozgás érzékelésekor a lámpa bekapcsol. az aktuális tartási idő
a lámpa kikapcsolva marad. eltelt, a lámpa kikapcsol.

2. Nincs nappali fény funkció
A nappali fény küszöbértéke „Letiltás” értékre van állítva.
Mozgás észlelésekor bekapcsol, távozás után kikapcsol, készenléti idő után.
Alkalmazások: Félhomályos helyek, például pince parkolóhelyek, aluljárók.

Mozgás érzékelésekor, Miután az emberek elhagyják az érzékelési területet Az utolsó érzékelés után és
az érzékelő bekapcsolja a területet, a világítás a jelenlegi tartási idő 100%-án marad
100%-os fényerőre állítja a fényerőt. A fényerő a tartási időn belül csökken. Az idő elteltével a lámpa kikapcsol.

3. Funkcióbemutató - Szabályozható fényerő/folyosó funkció

Elegendő megvilágítás esetén, Nem elegendő megvilágítás esetén az utolsó érzékelés után, Készenléti állapot után
Még mozgásérzékelő nappali fény esetén is, mozgásérzékelő lámpák esetén a lámpa elsötétül, majd kikapcsol.
érzékelve, a lámpa érzékelve marad, a lámpa bekapcsolva marad. Lekapcsolva készenléti üzemmódba.
KI. fényerő-szabályozási szint (10% vagy

30%) a tartási idő után.

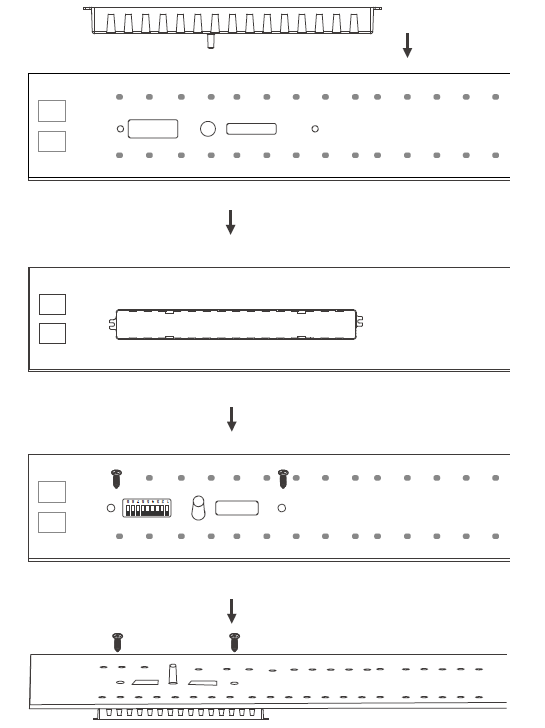

Telepítési módszer:

Felhasználói megjegyzések:

1. A mikrohullámú sütő behatolhat a 20 cm-nél vékonyabb falakba vagy üvegbe, és gyengítheti a jelet, ha az 20 cm-nél vastagabb.
2. Az érzékelési területet a mozgássebesség, a szerelési magasság és a mozgás hangereje befolyásolja.
3. Végezze el a tesztet napsütéses napokon, lámpaernyő nélkül, mivel ez befolyásolja a mért lux értéket.

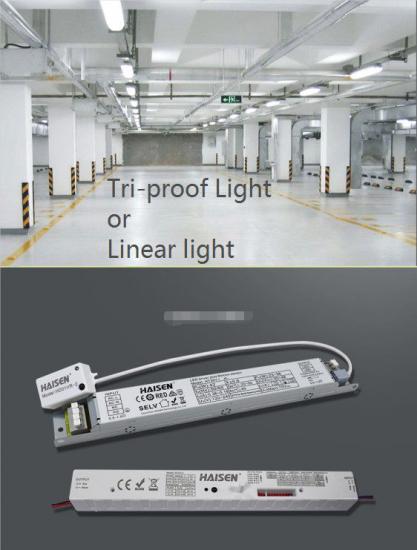

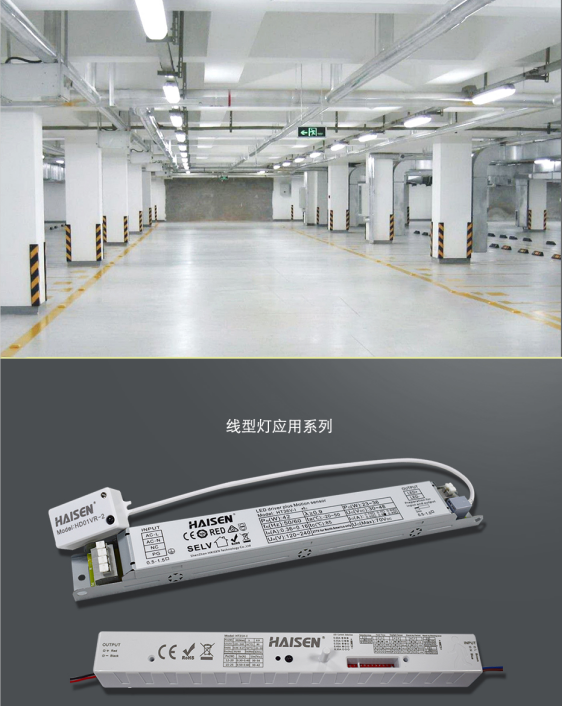

Alkalmazási eset:
