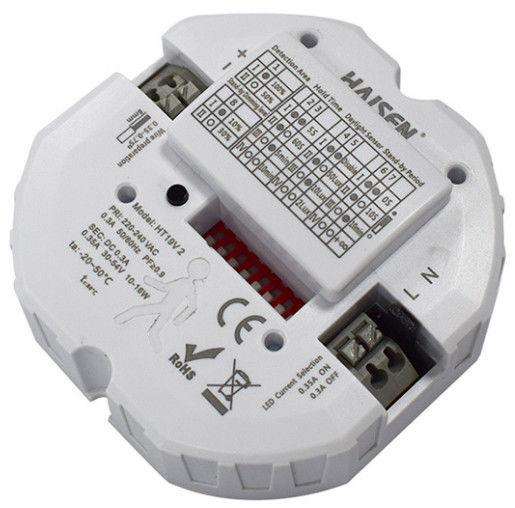

19 W-os LED mikrohullámú kapcsoló jelenlét-érzékelő

19 W-os LED meghajtó és mikrohullámú érzékelő, állandó áramerősség, 0,3 A/0,35 A, mennyezeti lámpa, 14 m (m) x 6 m (magas)

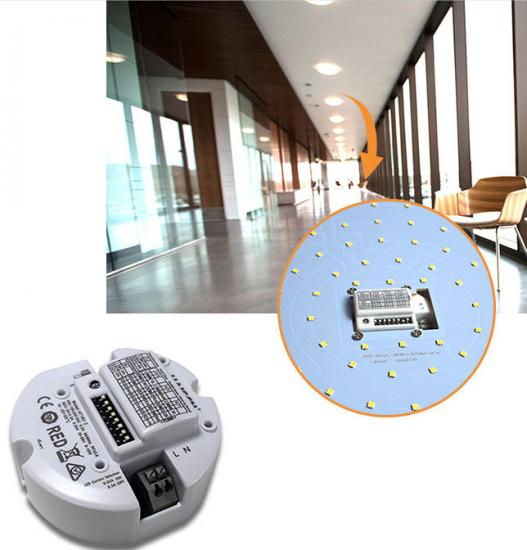

A HT19V 2 egy LED meghajtó és mikrohullámú érzékelő 2 az 1-ben termék, 30-54 V kimeneti feszültséggel, 6 m (M) x 14 m (MÉ) érzékelési tartománnyal és magassággal, fényerő-szabályozó funkcióval, mikrohullámú mozgásérzékelővel, 12-19 W kimeneti teljesítménnyel, mennyezeti lámpákhoz alkalmas.

Jellemzők:

1. 3 év garancia, IP20

2. Rendellenes védelem SCP: Automatikus helyreállítás, OVP, OCP, OTP

3. Háromszintű vezérlés 1-10 V-os kimenettel

4. Alkonyat és hajnal mikrohullámú mozgásérzékelő

5. Fényerőszabályzó funkció 10%/20%/30%/50%-os készenléti fényerővel

6. Állandó áram 0,3A/0,35A opciókkal

7. Érzékelési tartomány x Magasság 14M x 6M

8. Kimeneti teljesítmény max. 19 W, 30 V feszültség mellett -54V

9. 87%-os hatásfok

10. Max. 63 V üres terhelési feszültség.

11. EMC szabvány EN55015

Termékleírás

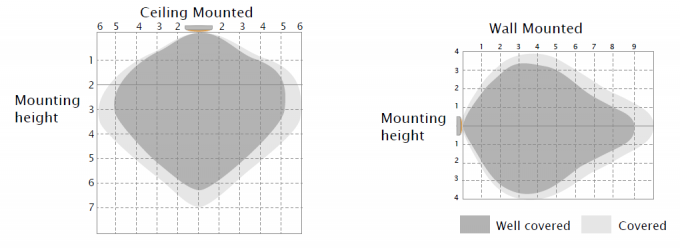

Érzékelési tartomány

Ez az érték a maximális távolságot jelzi a legmagasabb szerelési magasságnál, 100%-os érzékenység mellett.

Tipikus telepítési magasság 2,5-6 m.

Mechanikai szerkezet

Nyolc DIP kapcsolópólussal az összes paraméter beállításához

Két DIP kapcsolóval a különböző kimeneti áramok kiválasztásához

Két rögzítőfurattal, könnyen rögzíthető a világítótesthez a végfelhasználó számára.

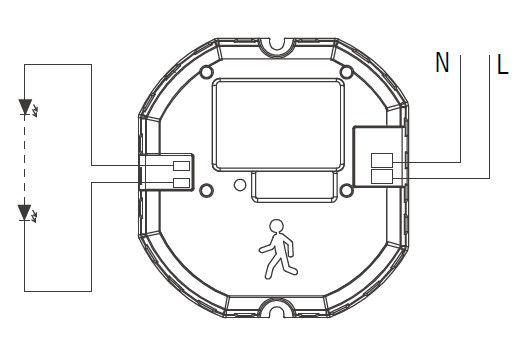

Kapcsolási rajz

Két pólusú csatlakozó a tápegységhez (220-240VAC)

Két pólus LED-es lámpával való csatlakoztatáshoz

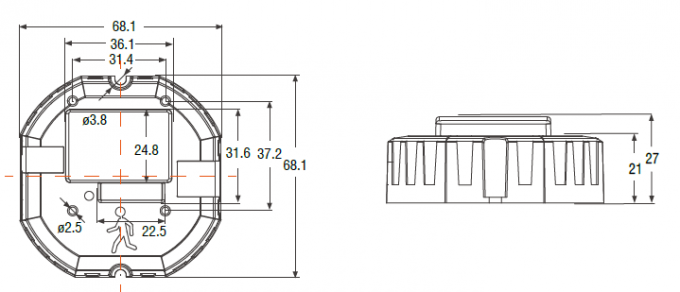

Méretek (mm)

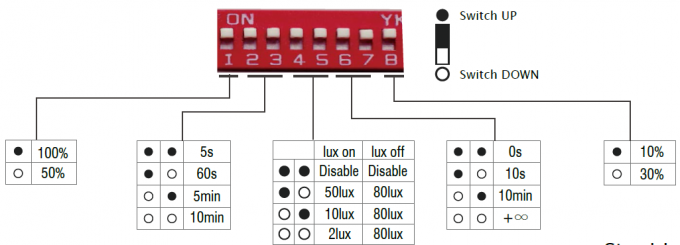

DIP kapcsoló beállítása

Érzékelési terület Tartásidő Nappali fény küszöbérték Készenléti időszak Készenléti fényerő-szabályozási szint

Ezen a területen a fény periódusa megőrzi a környezeti fényerőt; az alacsony kimenet megtartása csak akkor érzékeli a 100%-os fényerőt, ha a készenléti időszak előtt alacsony kimenetet tart.
és képes a mozgó környezeti fényerő teljes kioldására, ha a tárgyak elhagyják a kikapcsolt állapotot. Amikor az érzékelő alacsony fényerőn tartja, az érzékelő teljesen aktiválja a fényerőt, és a tárgyak teljesen ki vannak kapcsolva. 100%-os érzékelési terület. Előre beállított adott lux érték "∞", az érzékelési terület nagysága, az érzékelő a fényt mindig működésbe hozza; amikor alacsony teljesítményen tartja, az erős érzékenységnél előre beállított érték "letiltva". Minden alkalommal érzékeli és nem kapcsol ki.

mozgás a környezeti fényerőtől függetlenül.

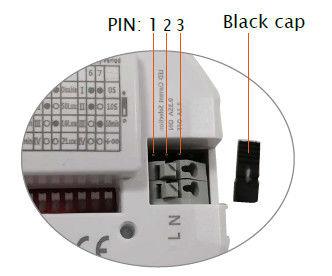

Kimeneti áram beállítása

Állítsd be az áramot 350 mA-re a fekete sapka 1-es és 2-es tűs csatlakozójára, és 300 mA-re a 2-es és 3-as tűs csatlakozóra helyezésével.

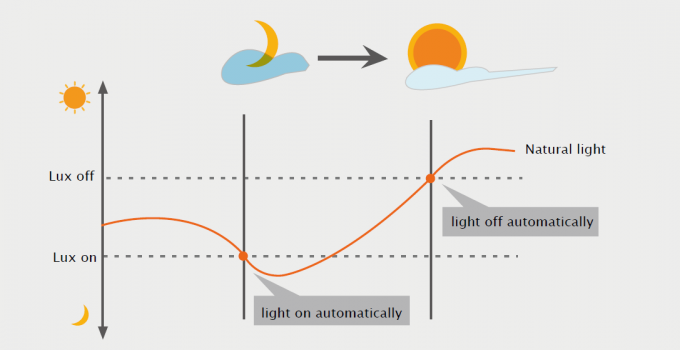

D Napfényprioritás

A nappali fény prioritás funkcióval a HT19V-I képes megkülönböztetni a mesterséges fény erősségét
a természetes fénytől a lámpatestbe való beszerelés után, és automatikusan kikapcsolja a lámpát, amikor
A környezeti fényerő meghaladja az előre beállított lux szintet.

A nyári fény elsőbbségének előfeltétele:
1. A készenléti időszak +∞;
2. A készenléti fényerő-szabályozás szintje 10% vagy 30%;
3. A nappali fény küszöbértéke 2 Lux, 10 Lux vagy 50 Lux.

Alkalmazásdemó

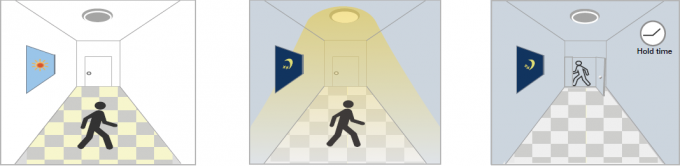

1. Automatikus BE/KI funkció:

Éjszaka mozgás észlelésekor felgyullad, és kialszik, miután az emberek távoznak. Alkalmazások: Folyosó, lépcsőház.
A nappali fény küszöbértéke "2lux, 10lux, 50lux" értékre van állítva.

Elegendő megvilágítás mellett, Nem elegendő megvilágítás mellett, Az utolsó érzékelés után és
mozgás érzékelésekor is, mozgás érzékelésekor a lámpa bekapcsol. az aktuális tartási idő
a lámpa kikapcsolva marad. eltelt, a lámpa kikapcsol.

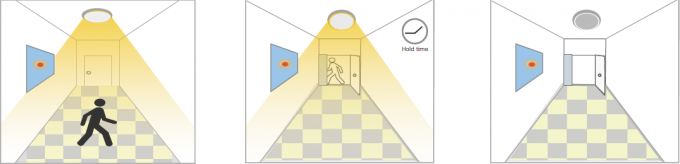

2. Nincs nappali fény funkció
A nappali fény küszöbértéke „Letiltás” értékre van állítva.
Mozgás észlelésekor bekapcsol, távozás után kikapcsol, készenléti idő után.
Alkalmazások: Félhomályos helyek, például pince parkolóhelyek, aluljárók.

Mozgás érzékelésekor, Miután az emberek elhagyják az érzékelési területet Az utolsó érzékelés után és
az érzékelő bekapcsolja a területet, a világítás a jelenlegi tartási idő 100%-án marad
100%-os fényerőre állítja a fényerőt. A fényerő a tartási időn belül csökken. Az idő elteltével a lámpa kikapcsol.

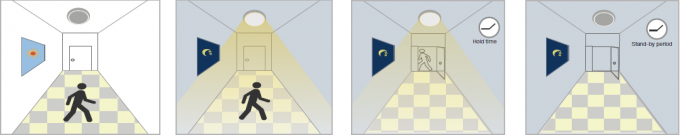

3. Funkcióbemutató - Szabályozható fényerő/folyosó funkció

Elegendő megvilágítás esetén, Nem elegendő megvilágítás esetén az utolsó érzékelés után, Készenléti állapot után
Még mozgásérzékelő nappali fény esetén is, mozgásérzékelő lámpák esetén a lámpa elsötétül, majd kikapcsol.
érzékelve, a lámpa érzékelve marad, a lámpa bekapcsolva marad. Lekapcsolva készenléti üzemmódba.
KI. fényerő-szabályozási szint (10% vagy

30%) a tartási idő után.

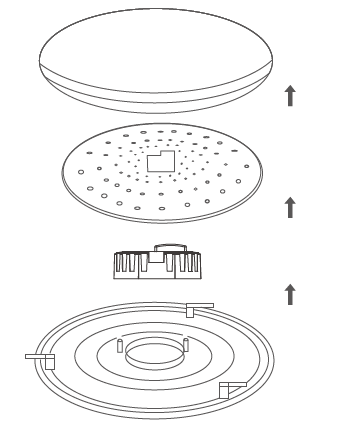

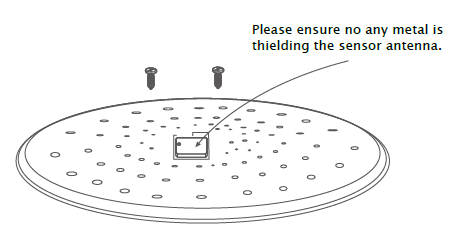

Telepítési módszer:

Felhasználói megjegyzések:

1. A mikrohullámok behatolhatnak a 20 cm-nél vékonyabb falakba vagy üvegbe, és gyengíthetik a jelet, ha az 20 cm-nél vastagabb.

2. Az érzékelési területet a mozgássebesség, a szerelési magasság és a mozgás hangereje befolyásolja.

3. Végezze el a tesztet napsütéses napokon, lámpaernyő nélkül, mivel ez befolyásolja a mért lux értéket.
