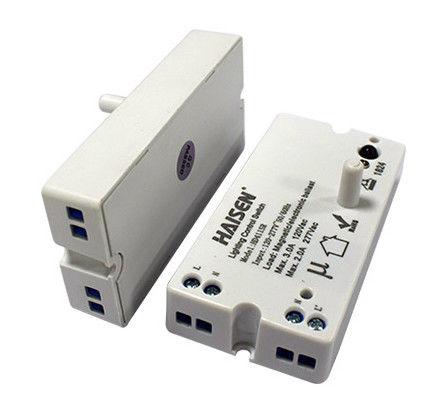

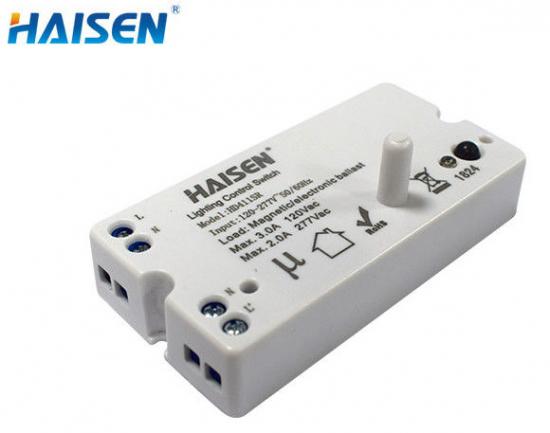

HD411SR - BE/KI mikrohullámú mozgásérzékelő IP20 védettséggel és rúdantennával beépített telepítéshez, Max. 14 m hatótávolság x 4 m magasság, 120–277 V AC üzemi feszültség panelvilágításhoz/mennyezeti világításhoz/háromszoros védettségű világításhoz.

Jellemzők:

• HD411SR távirányító beállítása.
• BE/KI kapcsoló érzékelő a LED világítás automatikus vezérléséhez
• A rúdantenna mérete 76,9 * 39,9 * 27,7 mm.
• Hurokbemeneti és -kimeneti kialakítás a könnyű telepítés érdekében.
• Az érzékelési terület, a tartási idő és a napfényérzékelő távirányítóval választható ki.
• 5,8 GHz-es nagyfrekvenciás mikrohullámú sütő.
• 4 pólusú préscsatlakozó (L, N,N,L′), egyszerű összeszerelés.

Részletes termékleírás

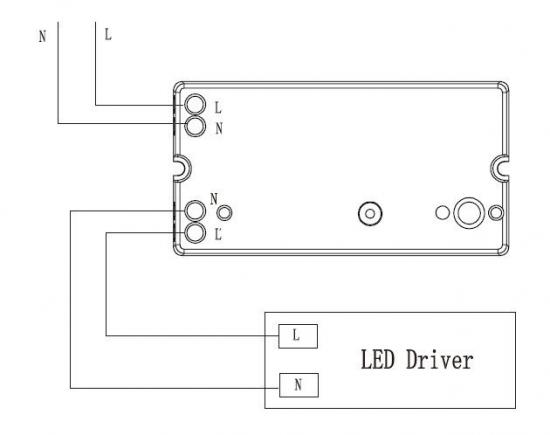

Kapcsolási rajz

4 pólusú préscsatlakozó (L, N,N,L′), egyszerű összeszerelés.

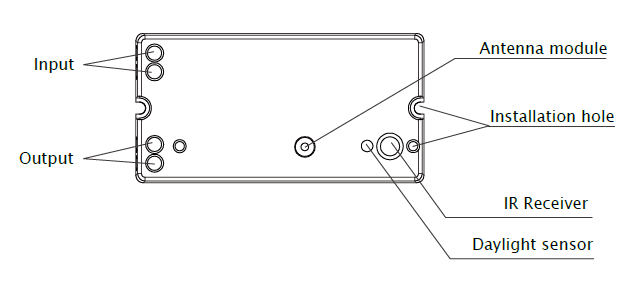

Mechanikai szerkezet (mm)

Rúdantenna modullal könnyen telepíthető a világítótest belsejébe;

Létező beszerelési lyukkal, könnyen rögzíthető a világítótáblához;

IR vevővel az általános KI/BE távirányítónkkal állítható be;

Nappali fényérzékelővel a HD411SR a mozgásérzékelési funkción túl nappali fény funkcióval is rendelkezik.

Méret (mm):

Vékonyabb kialakításának köszönhetően mennyezeti lámpa/panellámpa belsejébe szerelhető.

Észlelési lefedettség

A rúdantenna modullal a fény középpontja alatt vak érzékelési terület lenne.

Jobb lesz mennyezetre szerelni, mint falra.

Tipikus telepítési magasság 2,5-4 m
Ez az érték a maximális távolságot jelzi a legmagasabb szerelési magasságnál, 100%-os érzékenység mellett.

Telepítési módszer

Vékonyabb kialakításának és rúdantenna moduljának köszönhetően könnyen beszerelhető sokféle világítótestbe, mindössze egy nagyon kis lyuk megnyitásával.

Alkalmazásdemó

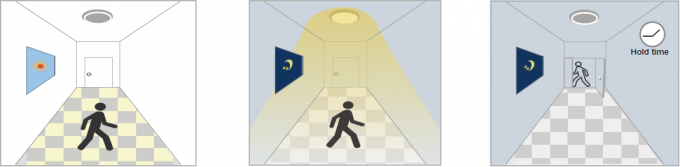

1. Automatikus BE/KI funkció

Éjszaka mozgás észlelésekor felgyullad, és kialszik, miután az emberek távoznak. Alkalmazások: Folyosó, lépcsőház.

Elegendő megvilágítás mellett, Elégtelen megvilágítás mellett, Az utolsó érzékelés után
még mozgás esetén is amikor mozgást észlel, és a jelenlegi tartás
észlelhető, a fény megmarad világítás BE. eltelt idő, világítás KI.
LE.

2. Nincs nappali fény funkció

A nappali fény küszöbértéke „Letiltás” értékre van állítva.
Mozgás észlelésekor bekapcsol, távozás után kikapcsol, a bekapcsolt állapotban töltött idő letelte után.
Alkalmazások: Félhomályos helyek, például pince parkolóhelyek, aluljárók.

Amikor mozgás észlelhető Miután az emberek elhagyják a területet Az utolsó észlelés után
észlelve, az érzékelő érzékelési terület, fény és a jelenlegi tartás
kapcsold fel a villanyt 100%-os fényerő marad, a fényerő KI van kapcsolva.
100%-os fényerő a tartási időn belül.

Alkalmazási környezet

1. Beltéri telepítésre alkalmas, hogy elkerülje a külső tényezők, például eső, szél vagy fa kilengés okozta téves kioldást.
2. Nem szabad olyan helyre telepíteni, ahol mind a négy fémburkolat van, és kis hely van (például horganyzott vas tető).
3. A felszerelést úgy kell elvégezni, hogy elkerüljük a lámpa remegése által okozott téves kioldást.
4. Nem szabad nagyméretű működő gépek, például szellőztető/mennyezeti ventilátor mellé telepíteni, hogy elkerülje a gép rezgése által okozott téves kioldást.

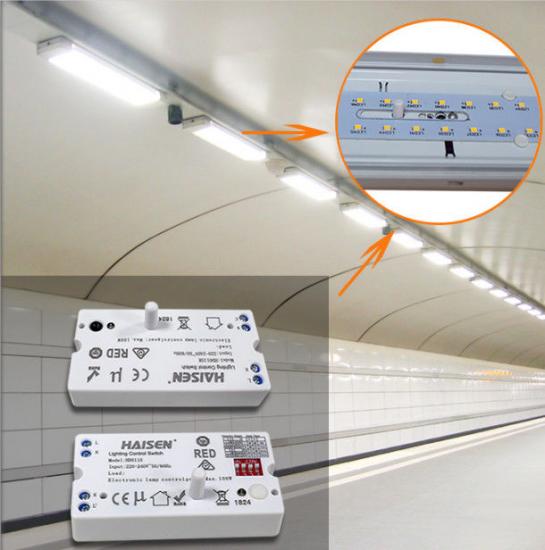

Alkalmazási eset
