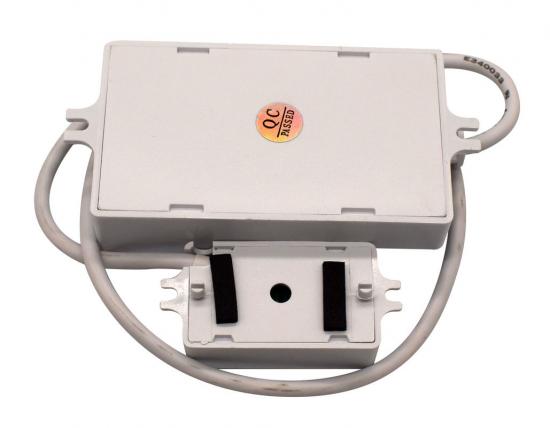

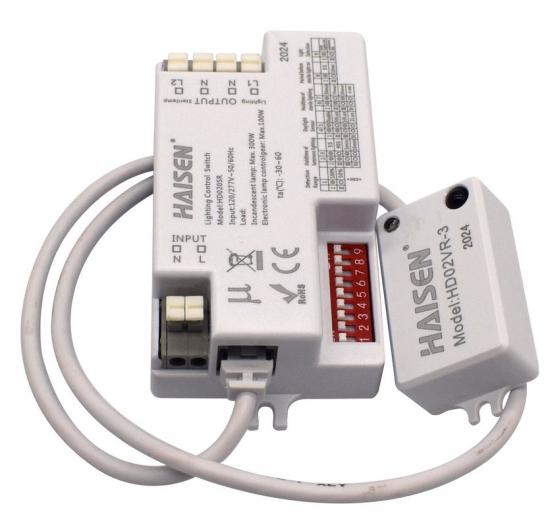

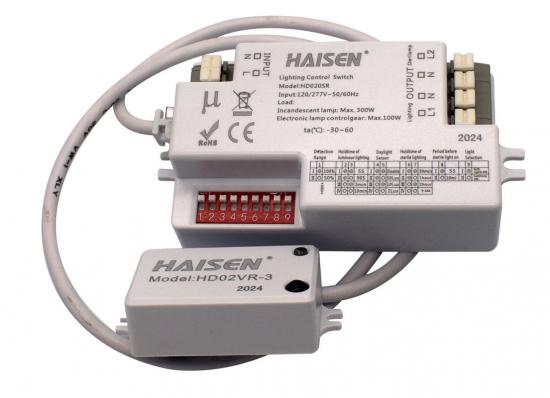

Kettős vezérlésű UV-fényes sterilizáló lámpa mikrohullámú érzékelővel

Kettős vezérlésű UV-fényes sterilizáló lámpa Mikrohullámú érzékelő Beltéri telepítésre alkalmas, hogy elkerülje a külső tényezők, például eső, szél vagy fa kilengés okozta téves kioldást.

Márka:
HAISEN
Cikkszám:
HD020SR
Rendelés (MOQ):
100PCS
Fizetés:
L/C, T/T, Western Union
Termék eredete:
China

Kapcsolat

Termék részletei

Dupla kimenetű, kettős vezérlésű világítás sterilizáló lámpával, mikrohullámú érzékelővel

A BE/KI kapcsoló érzékelő jellemzői:

1. 5,8 GHz-es mikrohullámú mozgásindukciós vezérlőkapcsoló.

2. Kettős kimeneti vezérlés

3. Intelligens, különálló kialakítás, az érzékelő kicsi lehet, hogy illeszkedjen a LED NYÁK-panelbe.

4. Támogatja a DIP kapcsolós programozást és a távirányítót.

5. Az érzékelési szög kisebb, mint 150° falra szereléshez; a mennyezetre szereléshez 360°

6. IP 20 védettség, 3 év garanciával.

A BE/KI kapcsoló érzékelő termékleírása:

Bemenet	Üzemi feszültség	120–277 V AC, 50 Hz/60 Hz
Bemenet	Készenléti fogyasztás	≤0,5 W
Kimenet	Teherbírás	Kapacitív terhelés 100 W; Ohmos terhelés 300 W
	Kimeneti szabályozási módszer	BE/KI
	Kimeneti szabályozási módszer	L1 kimenet, közúti vezérlőlámpa; L2 kimenet, fertőtlenítő lámpa vezérlőcsatornája
Érzékelő paraméterek	Reflektorhoz	Érzékelési terület: 50%/100%
		Tartási idő: 5 mp/90 mp/5 perc/10 perc
		Nappali fényküszöb: 2Lux/10Lux/50Lux/Letiltva
	Steril lámpához	A világítás beállításának késleltetése: 5 másodperc / 90 másodperc / 5 perc / 10 perc
	Steril lámpához	Késleltetett kikapcsolási beállítások: 30 perc/1 óra/2 óra/+∞
	Mikrohullámú frekvencia	5,8 GHz ± 75 MHz
	Mikrohullámú teljesítmény	<0,3 mW
	Szerelési magasság	2,5–6 m / 8,2–19,68 láb (mennyezetre szerelve)
	Érzékelési tartomány	Sugár: 4-8 m / 13,12-26,24 láb (mennyezetre szerelve)
	Mozgásérzékelés	0,5 m/s
Mások	Érzékelési szög	Falra szerelve kevesebb, mint 150°, mennyezetre szerelve 360°
	Hőmérséklet	-30°C~+60°C
	IP-besorolás	IP20
	Bizonyítvány	RoHS CE
	Garancia	3 év
Csomagolási paraméterek	Termék nettó tömege	0,088 kg
	csomagolási mód	Légzsákos termékek, kartondobozos csomagolás, 16/rétegű, 6/rétegű doboz
	kartondoboz mérete	403024cm
	Bruttó súly	9,16 kg
Megjegyzés	1. Gyári alapértelmezett beállítás: Érzékelési terület 100% / Tartási idő 5 mp / Nappali fény küszöbértéke Letiltás / Bekapcsolási késleltetés 5 mp / Kikapcsolási késleltetés 30 perc 2. A termékhez távirányító beállításai is tartoznak 3. A tesztelővel szemben támasztott követelmények: a. Magasság: 1,6 m, testsúly: 65 kg, egyenes járási sebesség: 0,5/s; b. Lámpák beépített telepítése, beépítési magasság: 3 m magas mennyezet, beltéri teszteredmények, a tényleges tesztadatokat a megrendelő tényleges tesztjei alapján kell meghatározni.

BE/KI vezérlés Érzékelési terület Nappali fény küszöbérték Távirányító

Garancia 3 év Tartási idő Készenléti időszak

A BE/KI kapcsoló érzékelőjének érzékelési tartománya

Ez az érték a maximális távolságot jelzi a legmagasabb szerelési magasságnál, 100%-os érzékenység mellett.

Tipikus telepítési magasság 2,5-6 m.

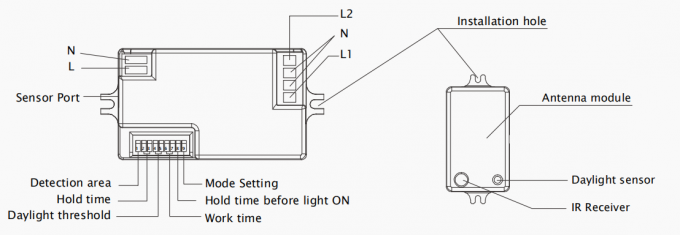

A BE/KI kapcsoló érzékelő mechanikai felépítése

L1 kimenet, közúti vezérlőlámpa; L2 kimenet, fertőtlenítő lámpa vezérlőcsatornája

A BE/KI kapcsoló érzékelőjének bekötési rajza

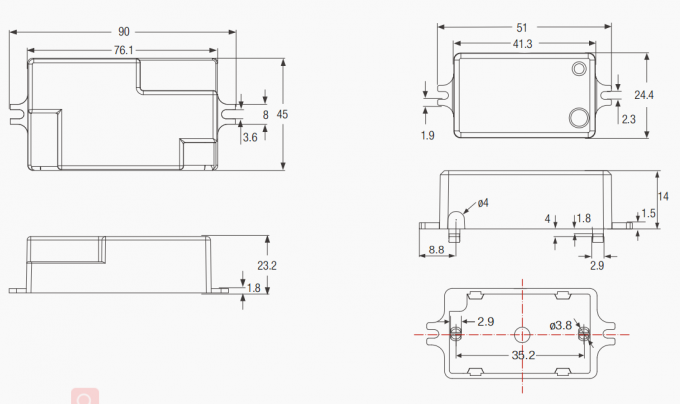

A BE/KI kapcsoló érzékelő méretei (mm)

A BE/KI kapcsoló érzékelő beállításai:

A DIP kapcsolók kombinációjának kiválasztásával az érzékelő pontosan beállítható a különböző alkalmazásokhoz.

Érzékelési terület:

Ezen a területen mozgást érzékel a készülék, és ez képes aktiválni az érzékelőt. A 100%-os érzékelési területet erős érzékenységnek is nevezik.

Tartási idő:

A fény 100%-os fényerővel történő megtartásának időtartama, miután a mozgó tárgy elhagyta az érzékelési területet.

Nappali fény küszöbértéke:

Érzékeli a környezeti fényerőt, és a nappali fénynél elsőbbséget biztosít a mozgásnak. A mozgásérzékelés prioritást élvez, ha a beállítás „Letiltás”.

Munkaidő:

A sterilizáló lámpa bekapcsolt állapotának időtartama.

Tartási idő a lámpa bekapcsolása előtt:

A sterilizáló lámpa bekapcsolása utáni időszak, mielőtt a lámpa bekapcsol.

Módbeállítás:

FEL az L1 és L2 vezérléséhez; LE az L1 vezérléséhez.

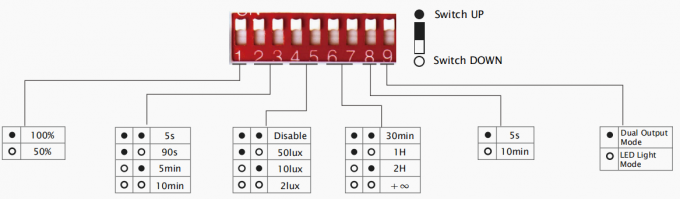

Az egyes DIP kapcsolók kombinációját az alábbiak szerint programozzuk:

(1) érzékelési terület

(2,3) tartási idő (LED fény)

(4,5) Nappali fény küszöbérték

(6,7) Munkaidő (Sterilamp)

(8) Tartási idő a lámpa bekapcsolása előtt (Sterilamp)

(9) Kimeneti mód

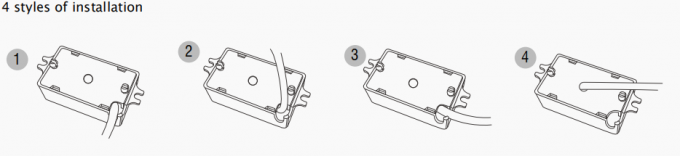

A BE/KI kapcsoló érzékelő telepítési módja:

Alkalmazásdemó a BE/KI kapcsoló érzékelőjéből

(A következő beállítások DIP kapcsolókra vonatkoznak. További beállításokért kérjük, tekintse meg a HD03R távirányítót.)

1. LED világítás módban az érzékelési tartomány/tartási idő/nappali fényküszöb a következő DIP kapcsolók beállításainál működik.

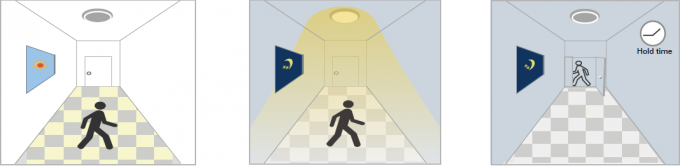

(1). Ha a nappali fény küszöbértéke 2lux/5lux/10lux. A környezeti fényerő alacsonyabb az előre beállított lux értéknél. A világítás mozgás érzékelésekor bekapcsol, távozás után pedig automatikusan kikapcsol.

Elegendő megvilágítás esetén, Nem elegendő megvilágítás esetén, Az utolsó érzékelés után, és még mozgás érzékelésekor is, mozgás érzékelésekor a lámpa bekapcsol. Az aktuális tartási idő eltelte után a lámpa kikapcsolt marad.

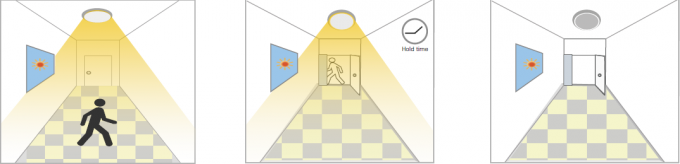

2. Nincs nappali fény funkció
A nappali fény küszöbértéke „Letiltás” értékre van állítva.
Mozgás észlelésekor bekapcsol, távozás után kikapcsol, készenléti idő után.
Alkalmazások: Félhomályos helyek, például pince parkolóhelyek, aluljárók.

A világítás automatikusan bekapcsol, miután valaki elhagyta az érzékelt területet. Az utolsó érzékelés és bármilyen mozgás észlelése után a világítás a jelenlegi tartási idő 100%-án tartja a fényerőt a tartási idő letelte után.

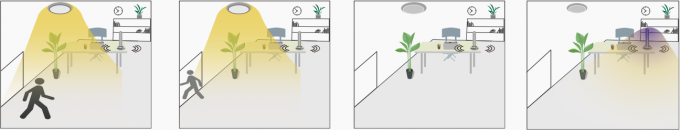

2. Kettős kimeneti módban a LED lámpa elsőbbséget élvez a sterilizáló lámpával szemben. A sterilizáló lámpa csak a LED lámpa bekapcsolása után kezd működni. Akkor működik, amikor... a különböző DIP kapcsoló beállítások az alábbiak szerint.

Az L1 kimenet LED lámpa, az L2 kimenet pedig steril lámpa.

Megjegyzések:

1. Három feltétel teljesülése esetén kapcsolja be a sterilizáló lámpát munka üzemmódba:

Amikor a környezeti megvilágítás alacsonyabb az előre beállított megvilágítási értéknél, a LED lámpa bekapcsol, amint mozgást érzékel, majd a sterilizáló lámpa munkamódba kapcsol, amikor a LED lámpa a tartási idő után kialszik;
Amikor a környezeti megvilágítás magasabb az előre beállított megvilágítási értéknél, az L1 kimenet kikapcsol, és a LED világítás kikapcsolva marad, a sterilizáló lámpa pedig munkamódba kapcsol, miután a személyek távoznak;
Ha a munkaidő "+∞"-re van állítva, a sterilizáló lámpa nem kapcsol ki automatikusan, amíg a mikrohullámú érzékelő mozgást nem érzékel.

2. Mozgás érzékelésekor a LED lámpa bekapcsol, és a sterilizáló lámpa kikapcsol. A sterilizáló lámpa működési ideje újraindul, amikor a készülék bekapcsol. munka után. Vagyis amikor L2 módról L1 módra vált, a munkaidő újraszámlálódik, amikor visszatér az L2 módba.

3. A sterilizáló lámpa nem érzékelte a napfényt.

4. Bekapcsoláskor a LED lámpának 10 másodpercre van szüksége a bekapcsoláshoz, a sterilizáló lámpának pedig nem.

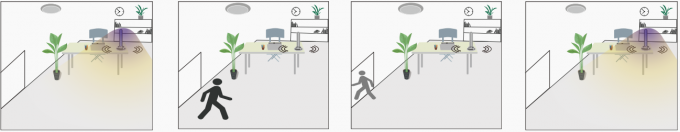

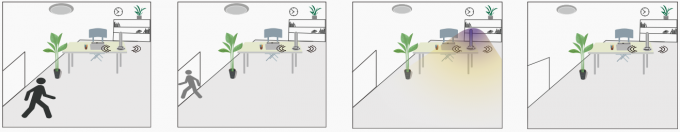

1. Ha a környezeti fényerő >2lux/10lux/50lux, a tartási idő 5s/90s/5perc/10perc értékre van állítva; a sterilizáló lámpa bekapcsolása előtti tartási idő ... 5 mp/10 perc, a munkaidő 30 perc/1 óra/2 óra beállítással van beállítva;

Elegendő megvilágítás esetén a Sterilamp kikapcsol, miután a Sterilamp kikapcsolt állapotban van. még amikor mozgás munka mód, amikor lehetne beállítva munka idő a következőig észlelt, fény érzékelő nem észlelni 30 perc/1 óra/2 óra kör kezdete amikor a

kikapcsolva marad . bármilyen mozgás az érzékelő érzékelése után mozgás.

emberek elmennek. Várj be lehetne állítani az időt 5 másodpercig/10 percig.

2. Ha a környezeti fényerő < 2 lux/10 lux/50 lux, a tartási idő 5 s/90 s/5 perc/10 percre van beállítva; a sterilizáló lámpa bekapcsolása előtti tartási idő ... 5 mp/10 perc, a munkaidő 30 perc/1 óra/2 óra beállítással van beállítva;

Elégtelen fény esetén a Sterilamp 100%-os üzemideje Sterilamp üzemmódba kapcsol. napfény, amikor mozgás fényerő munkamódban, amikor az érzékelő lehetne beállítva érzékelt, LED tartási idő emberek után ne észlelni bármilyen 30 perc/1 óra/2 óra.

jelzőfény BE. hagyja el az érzékelési mozgást utána emberek

terület. távozás. A várakozási idő 5 mp/10 percre kell beállítani.

Sterilamp KI munka után idő a következő forduló kezdetéig amikor az érzékelő érzékeli mozgás.

3. Ha a nappali fény küszöbértéke „Letiltás” értékre van állítva, a tartási idő 5 s/90 s/5 perc/10 percre van beállítva; a sterilizáló lámpa bekapcsolása előtti tartási idő van beállítva. 5 másodpercig/10 percig, a munkaidő 30 perc/1 óra/2 óra értékre van állítva ；

LED világít, amikor A Sterilamp kikapcsolja a Sterilamp működési idejét a megadott idő elteltével. emberek megközelítés munkamódba, amikor 30 perces munkaidőre lehet beállítani, amíg a (érzékelő érzékeli Az érzékelő nem érzékeli az /1H/2H-t. Következő kör kezdődik. mozgás). bármilyen mozgás az érzékelő után

emberek elmennek. Várj észlelni mozgás.

az időt be lehet állítani 5 mp/10 perc

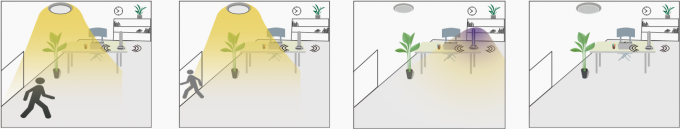

4. Ha a nappali fény küszöbértéke 2lux/10lux/50lux/Letiltva van; a sterilizáló lámpa működési ideje „+∞”-re van állítva, a sterilizáló lámpa nem kapcsol ki. amíg az érzékelő mozgást nem érzékel;

A Sterilamp bekapcsolva marad A sterilamp kikapcsol, ha a LED világít, és a sterilamp folyamatosan világít.

amikor nem mozgás érzékeli a mozgást, a közelednek az emberek, amíg az érzékelő érzékeli észlelt. érzékelő fogja vezérelni a fény megmarad mozgás, majd fordulj LED-es lámpa BE/KI 100%-os fényerő kikapcsolva. Ezt követi a nappali fény alapján tartási idő alatt újrafeldolgozás.

küszöbérték beállítása (Utasítás, miután az emberek távoznak.

(a fenti 1/2/3. ponthoz hasonlóan). Egyébként steril lámpa elkezd munka után emberek távoznak.

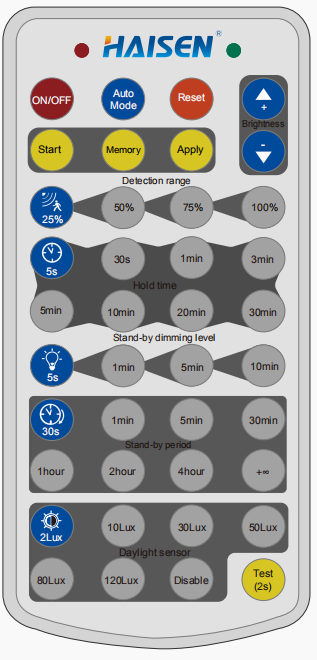

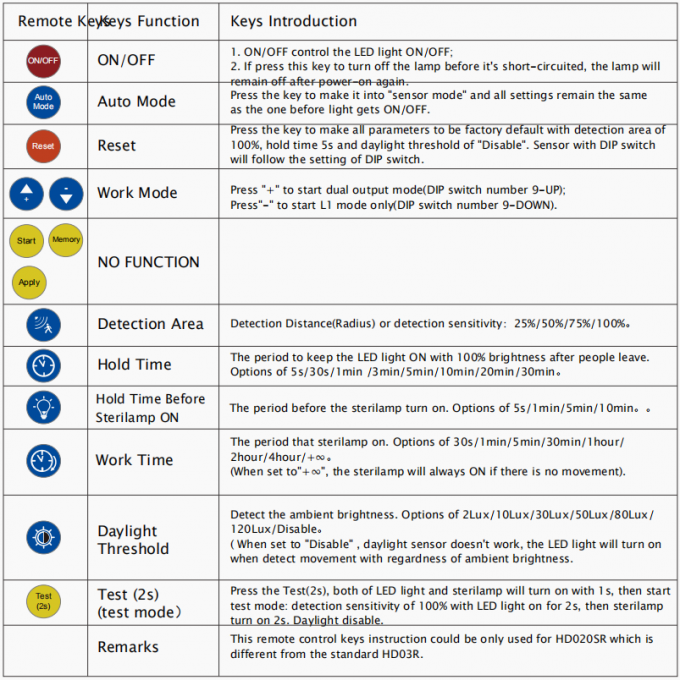

HD03R távirányító gombjainak funkcióbemutatója

Figyelem:

1. Kérjük, a termék használata előtt figyelmesen olvassa el az utasításokat, és őrizze meg azokat minden felhasználó számára. bármikor elolvasható.

2. Az érzékelőt szakképzett villanyszerelőnek kell telepítenie, és a beszerelés előtt győződjön meg arról, hogy a készülék áramtalanítva van. telepítés.

3. Fenntartjuk a jogot a hibás szöveg, kép és a szükséges technikai paraméterek módosítására.

4. Bármilyen jogosulatlan módosítás tilos, ellenkező esetben minden garancia azonnal érvényét veszti.

Telepítési óvintézkedések:

1. A mikrohullámú érzékelő bármilyen lámpába beszerelhető, kivéve a teljes fém burkolatúakat.

2. A detektált felületet nem lehet fémtárgyakkal árnyékolni.

3. Győződjön meg róla, hogy a mikrohullámú modul teljesen szabadon van.

4. Az érzékelőmodul érzékelési felületét az érzékelési területtel szemben kell elhelyezni.

5. Tartsa távol magát a vezetőtől, hogy elkerülje az interferencia keletkezését és a lámpa villogását.

6. A rövidzárlat elkerülése érdekében a bekötést szigorúan a bekötési rajznak megfelelően kell végezni.

Alkalmazási környezet:

1. Beltéri telepítésre alkalmas, hogy elkerülje a külső tényezők, például eső, szél vagy fa kilengés okozta téves kioldást.

2. Nem szabad olyan helyre telepíteni, ahol mind a négy fémburkolat van, és kis hely van (például horganyzott vas tető).

3. A felszerelést úgy kell elvégezni, hogy elkerüljük a lámpa remegése által okozott téves kioldást.

4. Nem szabad nagyméretű működő gépek, például szellőztető/mennyezeti ventilátor mellé telepíteni, hogy elkerülje az általuk okozott téves kioldásokat. gép rezgése.

Felhasználói megjegyzések:

1. A mikrohullámú sütő behatolhat a 20 cm-nél vékonyabb falakba vagy üvegbe, és gyengítheti a jelet, ha az 20 cm-nél vastagabb.

2. A meghajtó feszültségének stabilnak kell lennie, és 10%-on belül kell lennie.

3. Az érzékelési területet a mozgássebesség, a szerelési magasság és a mozgás hangereje befolyásolja.

4. Végezze el a tesztet napsütéses napokon, lámpaernyő nélkül, mivel ez befolyásolja a mért lux értéket.
