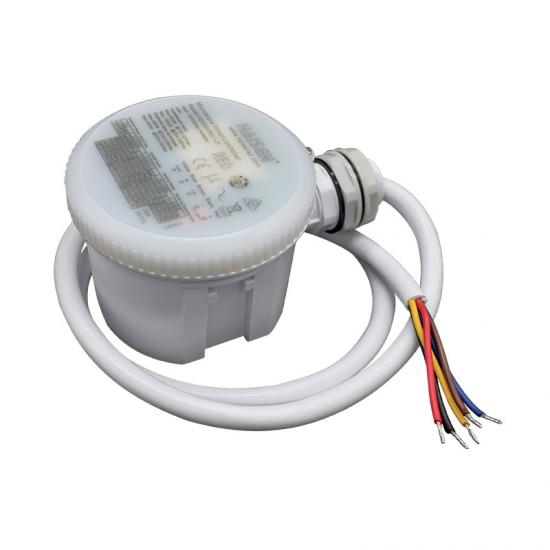

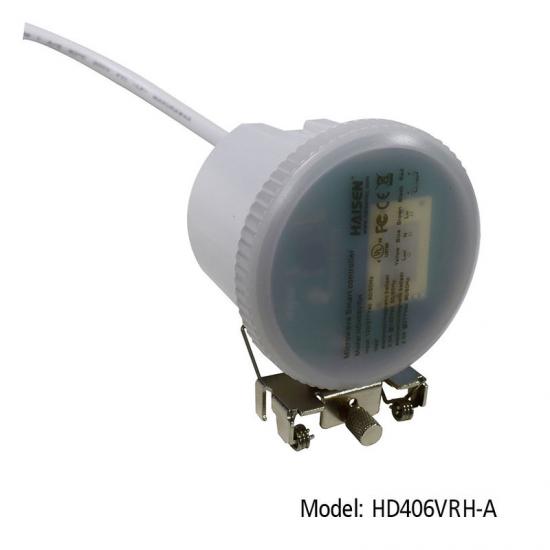

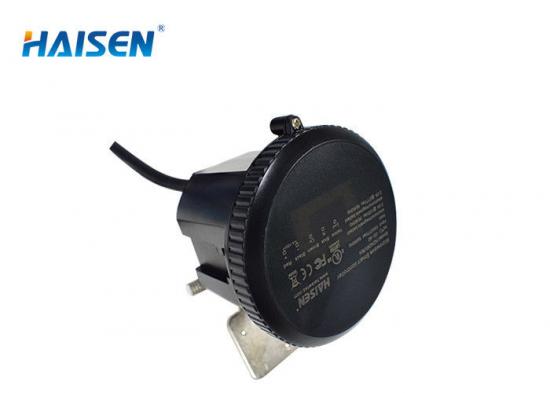

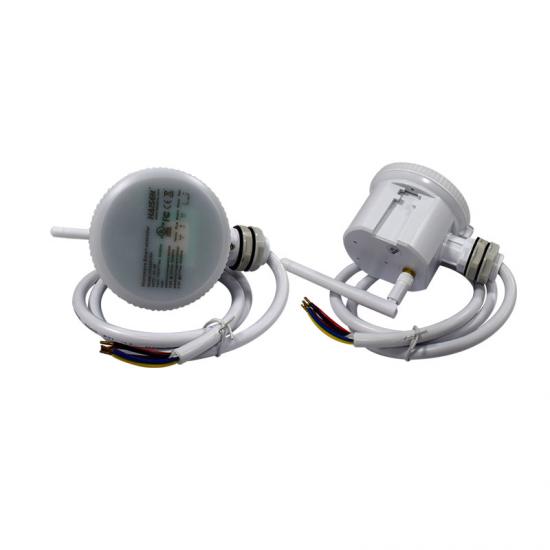

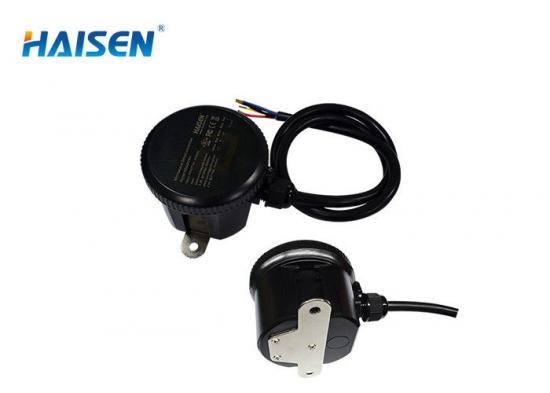

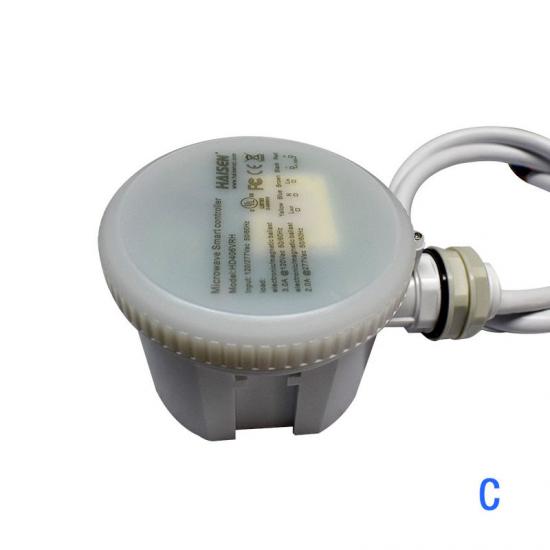

12 DIP kapcsolós mozgásérzékelő távirányítóval UFO Highbay-hez

12 DIP kapcsolós mozgásérzékelő távirányítóval UFO Highbay-hez

Jellemzők:

1. 5,8 GHz-es mikrohullámú mozgásérzékelő fényerő-szabályozható funkcióval.

2. Különböző telepítési és alkalmazási módok támogatása, felületi szerelés, hagyományos LED-es csarnokvilágítás alumínium reflektorral, UFO csarnokvilágítás vagy lineáris/háromszög alakúra szerelhető csarnokvilágítás esetén.

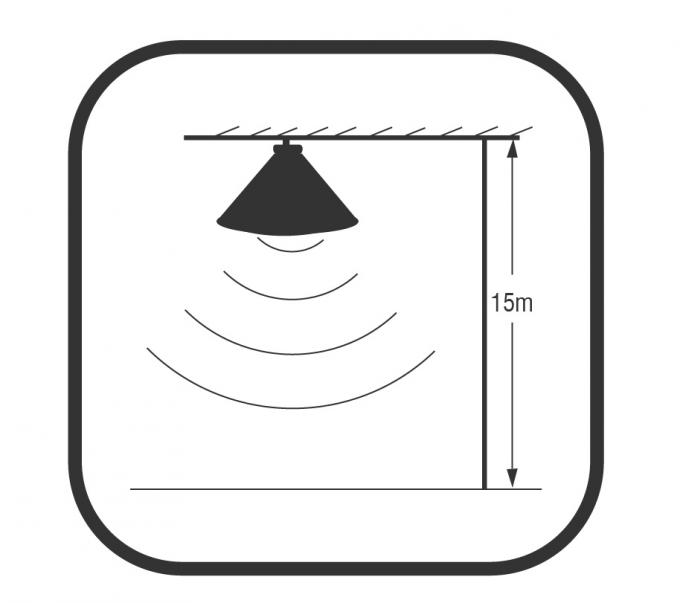

3. A maximális telepítési magasság 15 m / 49,2 láb.

4. Minden paraméter távirányítóval állítható.

5. Érzékeny és megbízható.

6,1-10 V-os fényerőszabályozás.

7. IP 20 védettség, 5 év garanciával.

Termékleírás:

BE/KI vezérlés Érzékelési terület Nappali fény küszöbérték Távirányító

Garancia 5 év Tartási idő 8-15 m Magas öböl Készenléti idő készenléti fényerő-szabályozási szint

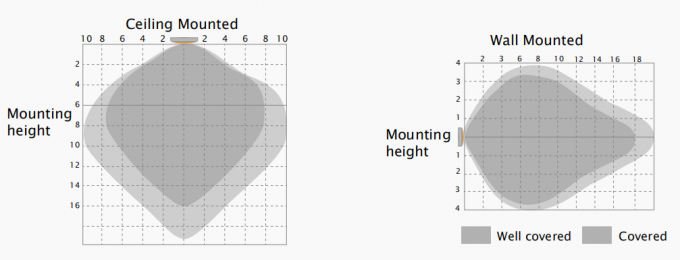

Érzékelési tartomány

Ez az érték a maximális távolságot jelzi a legmagasabb szerelési magasságnál, 100%-os érzékenység mellett.

Tipikus telepítési magasság 8-15 m.

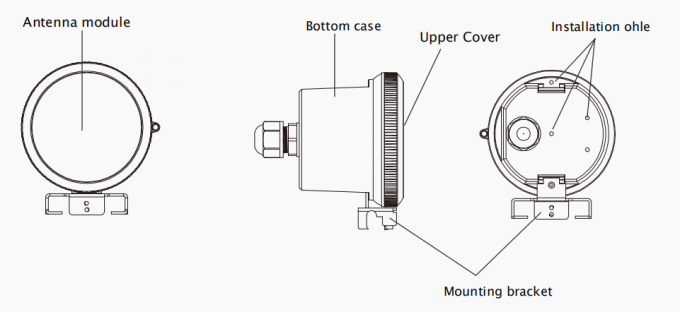

Mechanikai szerkezet

12 DIP kapcsolóval és távirányítóval az összes paraméter beállításához

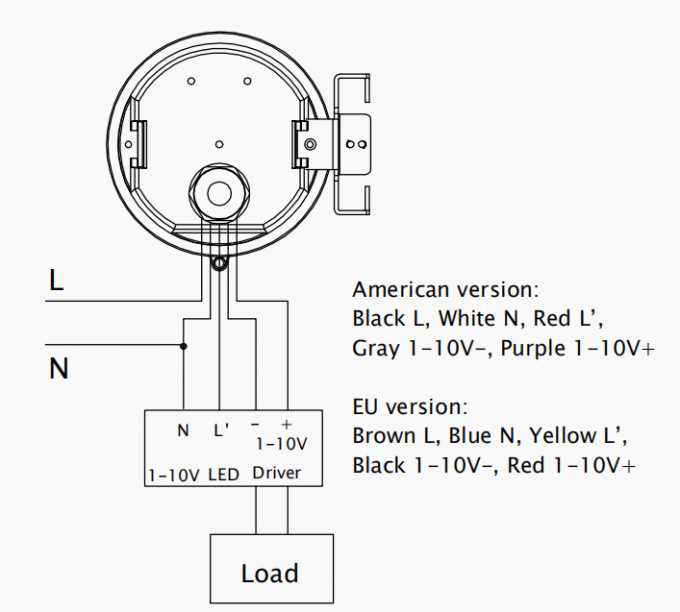

Kapcsolási rajz

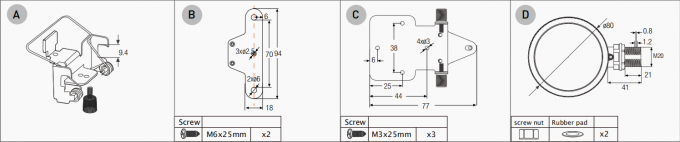

Méretek (mm)

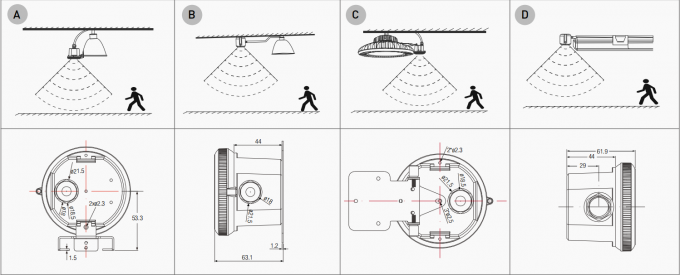

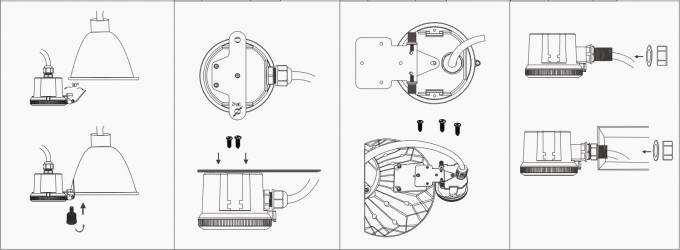

Telepítési módszer:

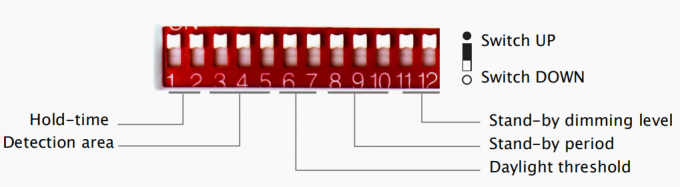

DIP kapcsoló részletei:

Érzékelési terület:

Ezen a területen mozgást érzékel a készülék, és ez képes aktiválni az érzékelőt. A 100%-os érzékelési területet erős érzékenységnek is nevezik.

Tartási idő:

A fény 100%-os fényerő megtartásának időtartama, miután a mozgó tárgyak elhagyták az érzékelési területet.

Nappali fény küszöbértéke:

A környezeti fényerő meghatározása; az érzékelő csak akkor működik, ha a környezeti fényerő alacsonyabb, mint az előre beállított specifikus lux érték; ha „letiltva” van beállítva, az érzékelő minden alkalommal működik, amikor mozgást érzékel, függetlenül a környezeti fényerőtől.

Készenléti időszak:

Az az időtartam, ameddig a lámpa alacsony fényerőn tart, mielőtt teljesen kialszik. Ha „∞”-ra van beállítva, a lámpa mindig alacsony fényerőn tart, ha nincs mozgás az érzékelési területen, és nem alszik ki.

Készenléti fényerő-szabályozási szint:

Az alacsony teljesítmény definíciója készenléti állapotban.

Alkalmazásdemó

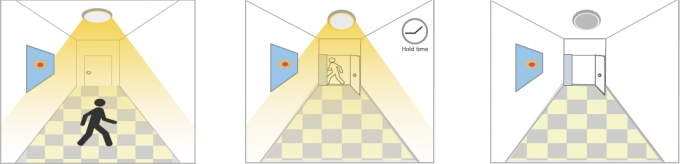

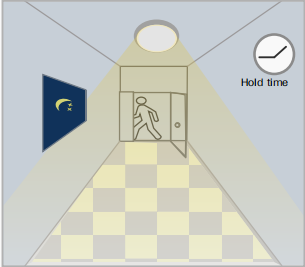

1. Automatikus BE/KI funkció:

Éjszaka mozgás észlelésekor felgyullad, és kialszik, miután az emberek távoznak. Alkalmazások: Folyosó, lépcsőház.

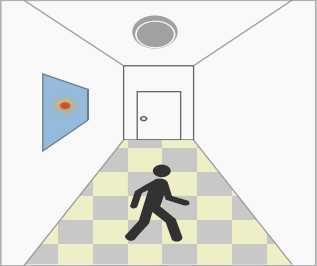

Elegendő megvilágítás mellett, Nem elegendő megvilágítás mellett, Az utolsó érzékelés után és

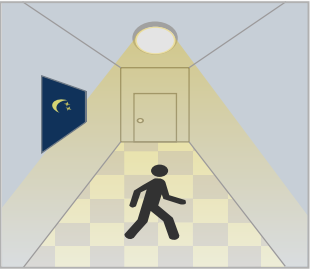

mozgás érzékelésekor is, mozgás érzékelésekor a lámpa bekapcsol. az aktuális tartási idő
a lámpa kikapcsolva marad. eltelt, a lámpa kikapcsol.

2. Nincs nappali fény funkció
A nappali fény küszöbértéke „Letiltás” értékre van állítva.
Mozgás észlelésekor bekapcsol, távozás után kikapcsol, készenléti idő után.
Alkalmazások: Félhomályos helyek, például pince parkolóhelyek, aluljárók.

Mozgás érzékelésekor, Miután az emberek elhagyják az érzékelési területet Az utolsó érzékelés után és
az érzékelő bekapcsolja a területet, a világítás a jelenlegi tartási idő 100%-án marad
100%-os fényerőre állítja a fényerőt. A fényerő a tartási időn belül csökken. Az idő elteltével a lámpa kikapcsol.

3. Funkcióbemutató - Szabályozható fényerő/folyosó funkció:

Alkalmazás:

Felhasználói megjegyzések:

1. A mikrohullámú sütő behatolhat a 20 cm-nél vékonyabb falakba vagy üvegbe, és gyengítheti a jelet, ha az 20 cm-nél vastagabb.
2. A meghajtó feszültségének stabilnak kell lennie, és 10%-on belül kell lennie.
3. Az érzékelési területet a mozgássebesség, a szerelési magasság és a mozgás hangereje befolyásolja.
4. Végezze el a tesztet napsütéses napokon, lámpaernyő nélkül, mivel ez befolyásolja a mért lux értéket.

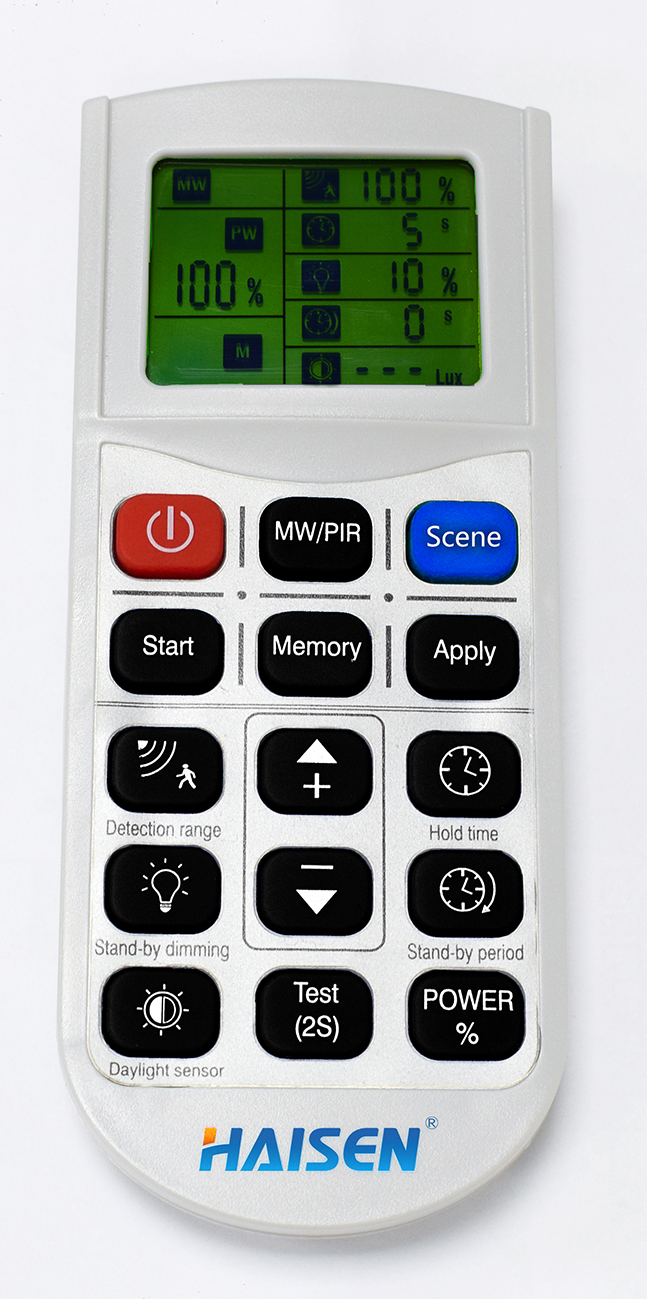

Memória és alkalmazás mód

1. Nyomja meg a „BE/KI” gombot a lámpa be- vagy kikapcsolásához.

2. A paraméterek visszaállításához kövesse az alábbi lépéseket:

1. lépés – Nyomja meg a BE gombot a lámpa bekapcsolásához, ha az indításkor ki volt kapcsolva.

2. lépés – Nyomja meg a „Start” gombot a kútbeállító érzékelőhöz.

3. lépés – Nyomja meg az Érzékelési tartomány, Tartási idő, Készenléti fényerő-szabályozási szint gombját.

Készenléti időszak és nyári fény küszöbérték egymás után, sorban (Nyomja meg a "+/-" gombot a paraméterek beállítása).

5. lépés – Nyomja meg a „Memória” gombot a beállítások mentéséhez.

Megjegyzés: Az egyes paraméterek beállításának időközét 30 másodpercen belül kell szabályozni.

Izolált beállítási mód

1. Nyomja meg a „BE/KI” gombot a lámpa be- vagy kikapcsolásához. Nyomja meg a „Jelenet” gombot, a távirányító aktiválja az utoljára mentett beállításokat, vagy hagyja meg a gyári alapbeállításokat.

2. A paraméterek visszaállításához kövesse az alábbi lépéseket:

1. lépés – Nyomja meg a BE gombot a lámpa bekapcsolásához, ha az indításkor ki volt kapcsolva.

2. lépés – Nyomja meg a „Jelenet”, „Teszt” és „Alkalmaz” bármelyik gombját az érzékelőérzékelés megkezdéséhez. mód.

3. lépés – Nyomja meg az Érzékelési tartomány, Tartási idő, Készenléti fényerő-szabályozási szint gombját. Készenléti időszak és nyári idő küszöbérték egymás után, sorban.

3. A hasonló érzékelőkkel rendelkező többi lámparendszer programozásához ugyanarra a célra program.

1. lépés – Nyomja meg a második érzékelő „BE” gombját

2. lépés – Nyomja meg az „Alkalmaz” gombot

Megjegyzések:

1. A beállítások automatikusan mentésre kerülnek, és addig maradnak érvényben, amíg újra meg nem nyomja a reset gombot.

2. A fény villogni fog az egyes paraméterek beállításakor.

3. Az ikon villogni fog a megfelelő paraméter beállításakor.
